亚洲精品一区中文字幕乱码_国产免费久久精品99_老头天天吃我奶躁我午夜视频_亚洲网站免费看_欧美激情综合网_在线免费观看h片

　　硅磚，SiO2的質量分數不低于93％，零膨脹硅磚又稱熔融石英磚或抗熱震硅磚。

　　該產品具有低的熱膨脹系數、優良的耐急冷急熱性、良好的高溫結構強度、SiO2含量高等特點。該產品可廣泛應用于各種焦爐的快速熱修復工程當中，該產品在使用時不發生裂紋剝落現象，接近零的低熱膨脹性能，使焦爐修補后，長期使用安全可靠。

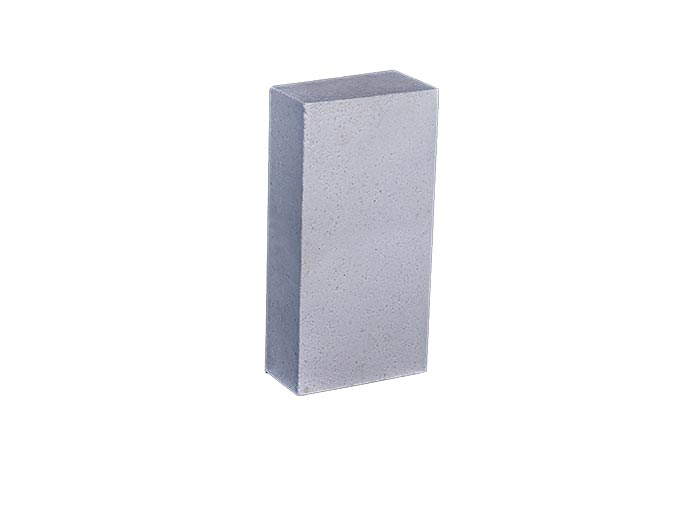

熔融石英磚

　　

　　零膨脹硅磚特性

　　1. SiO2含量大于高,抗侵蝕、耐酸性優異

　　2. 低Fe2O3含量小于0.1%，對制品（如玻璃液等）無污染

　　3. 低熔劑指數（Al2O3+2R2O）小于0.3%

　　4. 熱膨脹率接近于零，修補時可不用預留膨脹縫，增加砌筑體的嚴密性

　　5. 優異的熱穩定性，熱修時制品不會發生炸裂，可在不停爐的高溫情況下，直接進行修補作業

　　6. 修補（熱修）后，不會發生剝落等現象，長期使用安全可靠

　　

　　硅磚的荷重軟化溫度高達l640-1680℃，在高溫下長期使用體積比較穩定。但硅磚抗熱震性差，耐火度不夠高。硅磚的性質，包括化學礦物組成、真密度、體積密度、耐火度、荷重軟化溫度、高溫體積穩定性、抗熱震性以及抗渣性等，與原料的性質、晶型轉變狀況以及制造工藝等諸多因素密切相關。

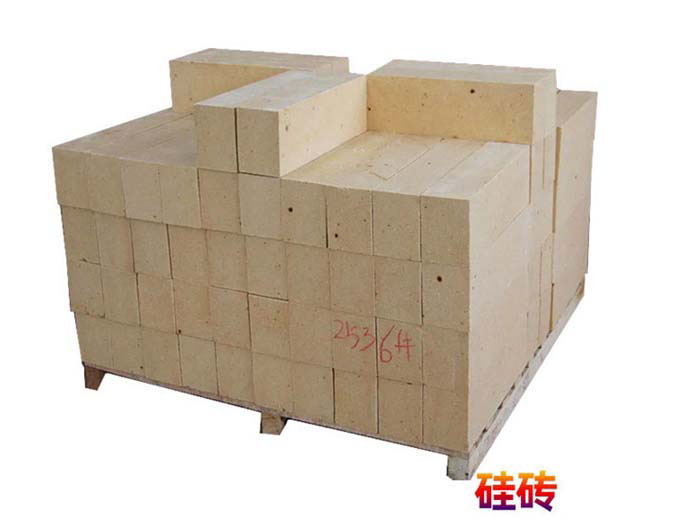

硅磚

　　

　　雖然硅磚的耐火度不是很高，但荷重軟化溫度較高，高溫結構強度大，而且在600℃以上長期使用時穩定性好，能抵抗酸性爐渣的侵蝕。因此，目前主要用于砌筑玻璃熔窯和焦爐。用硅磚砌筑焦爐炭化室隔墻，在高溫下具有良好的穩固性和氣密性，使用壽命可達10-15年，如使用得當，可達25年以上。硅磚曾用作酸性轉爐的內襯磚。電爐爐頂、反射爐拱頂、蓄熱室及沉渣室過去也廣泛采用硅磚砌筑，現在已逐漸被高鋁磚及鎂鋁磚代替。

　　

　　零膨脹硅磚是什么意思？和硅磚有啥差別

　　熔融石英磚具有抗酸性渣侵蝕性能。較高的高溫強度。荷重軟化開始溫度1620～1670℃。在高溫下長期使用不變形。熱震性能好，然而硅磚的熱震穩定性比較低（水中熱交換為1~4次）以天然硅石為原料，外加適量礦化劑，以促進坯體中的石英轉化為磷石英。在還原氣氛下經1350～14 30℃緩慢燒成。加熱到1450℃時約有百分之1.5~2.2的總體積膨脹，這種殘余膨脹會使切縫密合，保證砌筑體有良好的氣密性和結構強度。同時具有使用壽命長，降低能耗等優點。

　　零膨脹硅磚的膨脹幾乎為零，普通硅磚會出現膨脹，兩種的價格有差別。
