亚洲精品一区中文字幕乱码_国产免费久久精品99_老头天天吃我奶躁我午夜视频_亚洲网站免费看_欧美激情综合网_在线免费观看h片

      高鋁質隔熱耐火磚lg-1.0是氧化鋁含量在48%以上、主要由莫來石和玻璃相或剛玉共同組成的輕質耐火材料。體積密度0.4～1.35g/cm3。氣孔率66%～73%，耐壓強度1～8MPa�？篃嵴鹦阅茌^好。通常采用高鋁礬土熟料加少量黏土，經磨細后用氣體發生法或泡沫法以泥漿形式澆注、成形，經1300～1500℃燒成。

      高鋁質隔熱耐火磚lg-1.0可用工業氧化鋁代替部分礬土熟料。也可用于砌筑窯爐的內襯和隔熱層，以及無強烈高溫熔融物料侵蝕及沖刷作用的部位。直接與火焰接觸時，表面接觸溫度不得高于1350℃。

      高鋁質隔熱耐火磚lg-1.0理化性能指標請咨詢客服





      鄭州榮盛耐材生產的高鋁質隔熱耐火磚lg-1.0具有體積密度小、導熱系數低、隔熱性能優異、質量穩定的特點�？捎糜诟黝惛邷貭t窯的內襯或隔熱層。采用機制一次成型，燒毀加入物法制造工藝外，同時保留傳統泡沫致輕法，澆注成型，制品斷面結構均勻，氣孔形成互補貫通的蜂窩狀，從而制品耐壓 強度與隔熱性能均能達到理想。所有制品外形全部進行研磨整形，尺寸偏差小，能滿足爐窯砌筑的特殊需要。

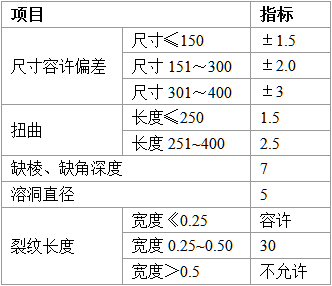

      高鋁質隔熱耐火磚lg-1.0尺寸允許偏差及外形





      高鋁質隔熱耐火磚lg-1.0系列制品，該制品采用獨特的泡沫速凝技術制造，體積密度小，耐壓強度高，荷重軟化點高，尺寸公差小，熱穩定性能優良，具有目前所有隔熱耐火磚中低、穩定的導熱系數，廣泛應用于各種熱工設備的隔熱層和無強烈高溫熔融物料侵蝕及作用的部位作內襯，可有效地減輕爐體總量和減少爐壁厚度，提高生產率，取得可觀的經濟效益．

      感謝您關注我們的產品,若您希望獲得進一步的了解，如高鋁質隔熱耐火磚lg-1.0等更多信息，歡迎您隨時聯絡我們，誠邀為您提供滿意的服務!
