亚洲精品一区中文字幕乱码_国产免费久久精品99_老头天天吃我奶躁我午夜视频_亚洲网站免费看_欧美激情综合网_在线免费观看h片

　　我們在輕質(zhì)保溫磚原材料的配比中加入了高品質(zhì)的耐火原料氧化鋁，讓輕質(zhì)保溫磚的性能更加優(yōu)越。從而使輕質(zhì)耐火磚在 具有密度小、氣孔率高、熱導(dǎo)率小、保溫性好以及有一定的耐壓強度等前提下提高了耐火保溫性能，在熱處理設(shè)備上獲 得了廣泛的應(yīng)用。

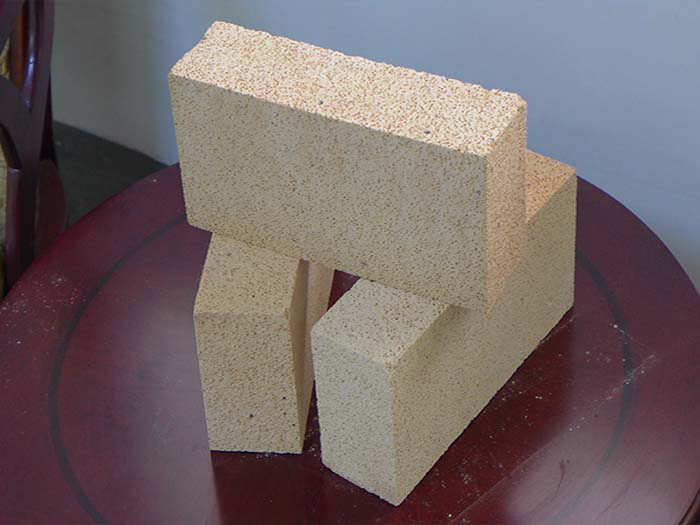

　　氧化鋁輕質(zhì)保溫磚又稱輕質(zhì)高鋁磚。氧化鋁含量在48%以上、主要由莫來石和玻璃相或剛玉共同組成的輕質(zhì)耐火材料。輕 質(zhì)高鋁磚的體積密度0.4～1.35g/cm3。氣孔率66%～73%，耐壓強度1～8MPa。抗熱震性能較好。國標磚的尺寸是 230*114*65mm。

　　輕質(zhì)高鋁磚通常采用高鋁礬土熟料加少量黏土，經(jīng)磨細后用氣體發(fā)生法或泡沫法以泥漿形式澆注、成形，經(jīng)1300～1500 ℃燒成。有時也可用工業(yè)氧化鋁代替部分礬土熟料。

　　輕質(zhì)高鋁磚多用于砌筑窯爐的內(nèi)襯和隔熱層，以及無強烈高溫熔融物料侵蝕及沖刷作用的部位。直接與火焰接觸時，表 面接觸溫度不得高于1350℃。

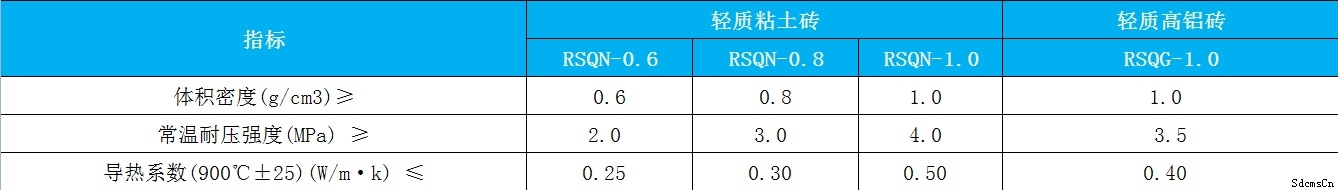

　　輕質(zhì)高鋁磚理化指標：

　　輕質(zhì)高鋁磚和重質(zhì)高鋁磚的區(qū)別：

　　輕質(zhì)高鋁磚主要的作用是用來保溫、減少熱量的流失；而重質(zhì)高鋁磚主要是用來經(jīng)受火焰的炙烤。常規(guī)輕質(zhì)高鋁磚一般 不會直接接觸火焰使用，而重質(zhì)高鋁磚一般直接接觸火焰。

　　主要區(qū)別有以下三點：

　　1、保溫性能。輕質(zhì)高鋁磚的導(dǎo)熱系數(shù)一般在0.2-0.4（平均溫度350±25℃）w/m.k，而重質(zhì)高鋁磚的導(dǎo)熱系數(shù)在1.0（平均 溫度350±25℃）w/m.k以上，由此可得出輕質(zhì)高鋁磚的保溫性能要比重質(zhì)高鋁磚的保溫性能好的多。

　　2、耐火度。輕質(zhì)高鋁磚的耐火度一般在1400度以下，而重質(zhì)高鋁磚的耐火度在1400度以上。

　　3、密度。輕質(zhì)高鋁磚一般都是輕質(zhì)保溫材料，密度一般在0.8-1.0g/cm3，而重質(zhì)高鋁磚的密度基本都在2.0g/cm3以上。

　　因此，我們利用輕質(zhì)高鋁磚和重質(zhì)高鋁磚的不同特性，將它們應(yīng)用在工業(yè)窯爐中的不同環(huán)節(jié)，有效地完善窯爐設(shè)備。
