輕質高鋁磚和重質高鋁磚是兩種氧化鋁含量極高的耐火磚產品。我們根據(jù)它們的使用途徑進行分類，性質決定性能，同時也就表明了它們之間要然擁有差異。下面就讓我們簡單了解輕質高鋁磚與重質高鋁磚這兩種產品，以及它們之間的區(qū)別。

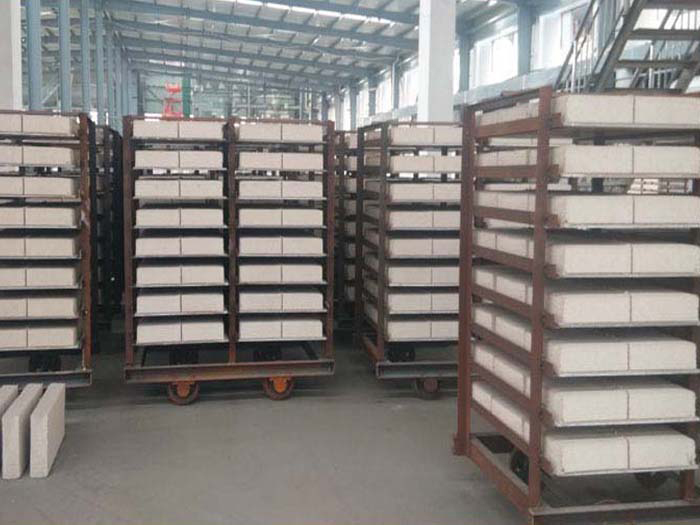

1、輕質高鋁磚又稱高鋁隔熱磚。氧化鋁含量在48%以上、主要由莫來石和玻璃相或剛玉共同組成的輕質耐火材料。輕質高鋁磚的體積密度0.4～1.35g/cm3。氣孔率66%～73%，耐壓強度1～8MPa。抗熱震性能較好。國標磚的尺寸是230*114*65mm。
輕質高鋁磚通常采用高鋁礬土熟料加少量黏土，經磨細后用氣體發(fā)生法或泡沫法以泥漿形式澆注、成形，經1300～1500℃燒成。有時也可用工業(yè)氧化鋁代替部分礬土熟料。用于砌筑窯爐的內襯和隔熱層，以及無強烈高溫熔融物料侵蝕及沖刷作用的部位。直接與火焰接觸時，表面接觸溫度不得高于1350℃。

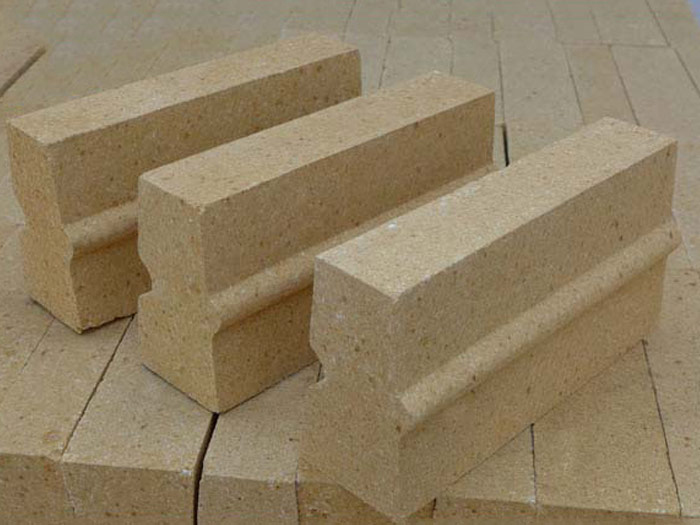

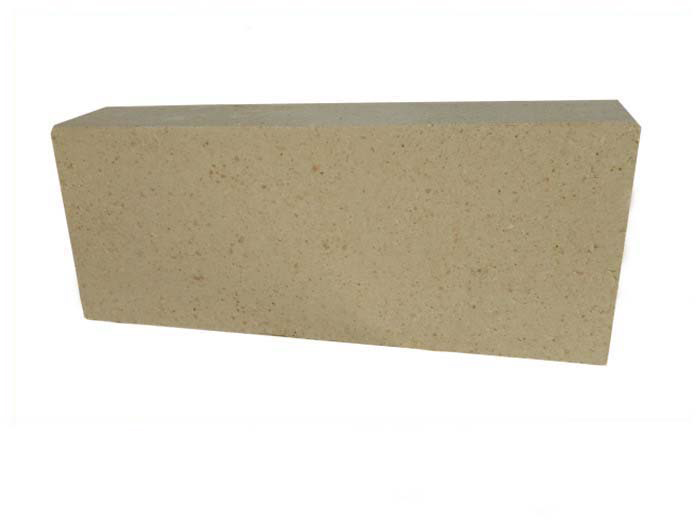

2、重質高鋁磚，也叫高鋁磚。顧名思義，它的重量比輕質高鋁磚重很多倍，在使用的過程中不是為了隔熱保溫，而是為了耐火溫度，通常在使用過程中與窯爐內火焰直接接觸，所以重質高鋁磚通常具有耐高溫的作用。
重質高鋁磚選用高鋁礬土熟料結合耐火粘土，按多級配料，經機壓成型、高溫燒成。高鋁磚按氧化鋁含量分為四個牌號，通過調整高鋁礬土與結合粘土的比例來保證高鋁磚的氧化鋁含量以及耐高溫性能，從而滿足不同的使用條件和要求。
輕質高鋁磚和重質高鋁磚的區(qū)別：
輕質高鋁磚主要的作用是用來保溫、減少熱量的流失；而重質高鋁磚主要是用來經受火焰的炙烤。常規(guī)輕質高鋁磚一般不會直接接觸火焰使用，而重質高鋁磚一般直接接觸火焰。
主要區(qū)別有以下三點：
1、保溫性能。輕質高鋁磚的導熱系數(shù)一般在0.2-0.4（平均溫度350±25℃）w/m.k，而重質高鋁磚的導熱系數(shù)在1.0（平均溫度350±25℃）w/m.k以上，由此可得出輕質高鋁磚的保溫性能要比重質高鋁磚的保溫性能好的多。
2、耐火度。輕質高鋁磚的耐火度一般在1400度以下，而重質高鋁磚的耐火度在1400度以上。
3、密度。輕質高鋁磚一般都是輕質保溫材料，密度一般在0.8-1.0g/cm3，而重質高鋁磚的密度基本都在2.0g/cm3以上。
因為輕質高鋁磚與重質高鋁磚的區(qū)別這么明顯，所以我們在施工中要正確使用這兩種耐火產品，避免使用不當造成的損失。
新聞推薦
在線咨詢(7*24)
電話咨詢
