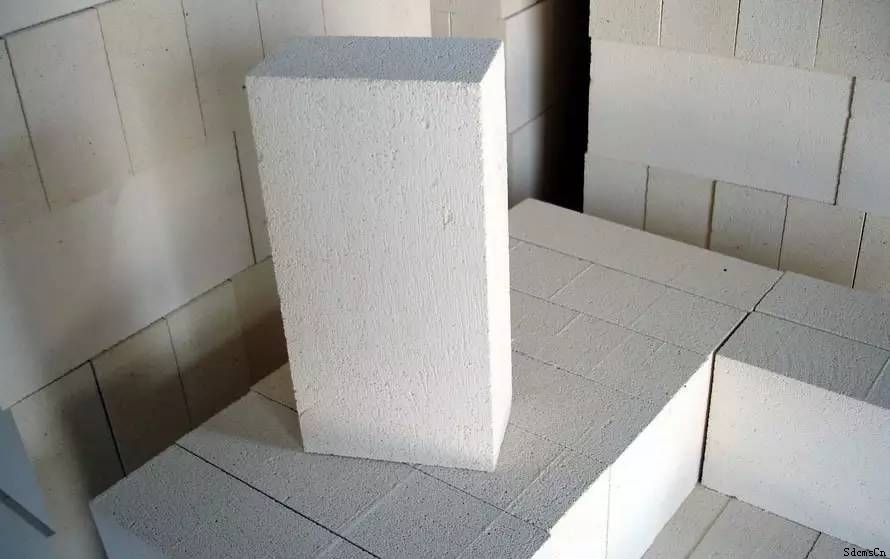

聚輕莫來石保溫磚，體積密度一般在0.6-1.2g/cm3,使用溫度1300度-1550度，每一級別的配方設計獨特，以滿足用戶的再不同環境下使用的要求。
莫來石系列保溫磚是以高品質高純原料，按級別加有嚴格分類的填充物，形成均勻一致的空隙結構。磚的每一個面均經過機械加工至需要的尺寸。
特點：
1.低導熱率
具有很好的隔熱保溫效果。
2.低熱熔
由于低導熱率，聚輕莫來石保溫磚蓄積很少的熱能，在間歇操作中節能效果明顯。
3.雜質含量低
具有非常低的鐵盒堿金屬等氧化物含量，因此，耐火度高；較高的含鋁量使其在還原氣氛下仍保持良好的性能。
熱態耐壓強度高
4.外觀尺寸精準
加快砌筑速度，減少耐火泥使用量，保證了砌體的強度和穩定性，從而延長襯里的壽命。可加工成特殊形狀。以減少砌磚塊數和砌縫。
用途：
可作為熱面耐火襯里或其它耐火材料的背襯隔熱層、應用于石油、化工行業的乙烯裂解爐、管式加熱爐、合成氨轉化爐、煤氣發生爐、高溫梭式窯、隧道窯、陶瓷輥道窯、推板窯等工業爐耐火爐隔熱材料等。
聚輕莫來石保溫磚生產中,終產品的外型尺寸保證,除配料和燒成影響因素外,主要依靠規整的半成品機械壓型來保證。
1、添加劑的作用
本添加劑是由多種耐火材料組成的復合添加劑,能促進式反應的進行,在聚輕莫來石保溫磚燒成的各階段起到很好的穩定體積作用,并發生一系列的物理化學反應,生成莫來石相。
2、燒失物
所用燒失物為聚苯乙烯小球和木粉。聚苯乙烯小球為碳氫化合物,燒成后能在輕質莫來石磚內部形成內球面光滑的球形大氣孔及堅固高強的大氣孔壁。該球的弱點是,泥料中球體易團聚,且不能形成牽拉,因而不利于坯體強度的提高。該球的允許加入量有限,為了有效降低聚輕莫來石保溫磚密度,而又不降低坯體強度,
3、減水劑的作用
聚輕莫來石保溫磚的成型方法屬濕法可塑成型,泥料水份含量高,干燥過程中坯體產生的收縮大,荒坯易出現裂紋和收縮不均。減水劑的加入,有效地減少了水的加入量,避免了上述問題的發生。
- 上一篇：輕質保溫磚的性能介紹
- 下一篇：什么是絕熱保溫耐火材料
在線咨詢(7*24)
電話咨詢
