聚輕高鋁磚是保溫磚中的一種，主要成分為氧化鋁，價格是根據體密和含量的，大概在三千左右一噸，生產廠家在河南比較聚集，榮盛耐材的生產工廠就坐落于河南新密，提供定制和施工服務，歡迎來廠考察。

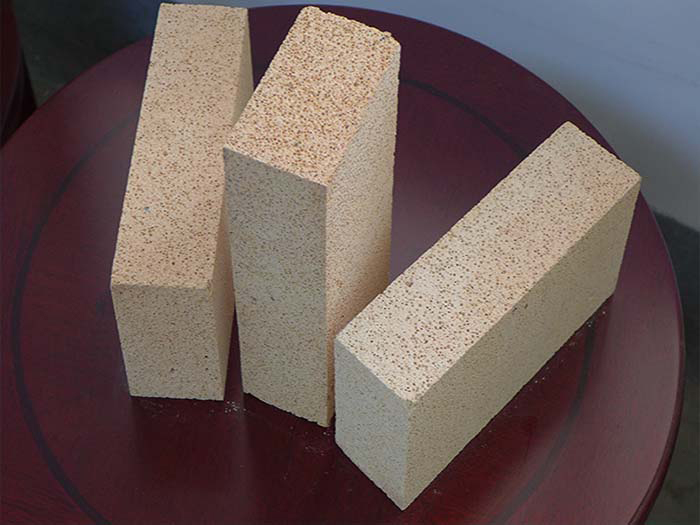

高鋁聚輕磚
高鋁聚輕磚已經不僅僅起到隔熱的作用，還起到保溫節能的作用，降低了能耗。所以，開發高性能絕熱保溫材料成為當前研究的熱點。與傳統的輕質耐火磚相比，高鋁聚輕磚有如下優點：
(1)導熱性低，尤其是在高溫條件下，其導熱系數相對較低，具有良好的保溫和隔熱性能。
(2)抗熱震性能好，在使用溫度范圍內磚不變形、不脫落。
(3)根據使用目的，選擇合理的機械強度，使輕質磚各項性能優良。
(4)與同類材料相比，軟化溫度較高，重燒變化率較高，使用溫度更高，壽命更長，更安全。
高鋁聚輕耐火磚氧化鋁含量大于48%，主要由莫來石與玻璃相或剛玉組成的輕質耐火材料。血紅蛋白濃度0.4~1.35g/cm3。抗壓強度為66%~73%，抗壓強度為1~8MPa。具有良好的耐熱震性。
高鋁聚輕耐火磚是以優質鋁礬土為原料，通過先進的生產工藝，高溫燒結而成，具有良好的熱震穩定性，可廣泛應用于中高溫工業窯爐。
采用輕質耐火磚，爐膛溫度升高、冷卻速度加快，爐膛循環效率提高。使用溫度為900~1650℃的輕質隔熱耐火磚，可以大大提高熱能設備的熱工效率。可根據實際使用情況選擇適當的保溫磚，隨窯內熱負荷的增加，也會有.相應的機械應力.化學侵蝕這樣都會降低使用壽命。絕熱耐火磚是一種推薦的絕熱保溫材料，用于工業窯爐襯里或絕熱層，具有良好的使用效果。
產品用途
為當前工業窯爐設計中不可缺少的新型材料。可廣泛應用于冶金、機械、陶瓷、化工等工業的窯爐襯里(不受溶液侵蝕)和保溫層，是理想的節能產品。工作溫度在1350°C以下。高鋁隔熱耐火磚可用于砌筑絕熱層及不受強高溫熔融物料侵蝕及沖刷作用的部位。
高鋁聚輕耐火磚采用高鋁礬土熟料，加入少量的粘土，經研磨、氣體發生法或發泡法制備澆鑄，經1300~1500℃燒成。有時候還可以用工業氧化鋁替代部分的礬土熟料。磚窯所用的內襯、隔熱層、及未受強高溫熔融物料侵蝕、沖刷作用的部位。在1350℃下，與火焰直接接觸的表面溫度不能超過1350℃。
生產工藝
發泡配制.發泡泥漿的調制.成型.烘干及燒成五部分。
1.準備發泡劑。
泡沫塑料基本上是一種表面活性物質。泡沫塑料是一種氣體在液相中的分散系統，在這個系統中空氣是分散相，液體是氣泡分離的分散介質。一種液體與氣體的界面形成吸附層，表面活性愈高。吸附層越牢固，吸附顆粒顆粒的能力就越大。吸附層的穩定性取決于發泡劑的濃度。液相和氣相溶液的pH值對穩定性也有影響，中國多數廠家使用的pH值在8~9之間。泡沫是最穩定的，當表面活性物質分子在表面層中的排列為不飽和狀態時，泡沫能被充分水化，并與水緊密結合。泡沫韌性、泌水率、發泡倍數3個性能指標對其進行了評定。目前常用的松香皂為發泡劑，制備方法為：將松香(31%)、NaOH(6.1%)混合液(62.9%)置于耐堿腐蝕的加熱器中，加熱至70~90℃，使所有松香都溶解皂化。冷水機在0.147mm的篩網上用鹽水洗3~4次，然后用清水沖洗1~2次，使值達到8~9，就可得到淺黃綠色松香皂。在熱膠水中加入松香皂，攪勻成松香皂泡沫劑。常見的發泡劑有明礬和硫酸鋁。膠水溶液在熱態下與松香皂乳狀液混合，再用水稀釋至%松香含量%的液體，然后以這種狀態保存。要加入發泡劑，還要加水稀釋至密度1.0~1.10g/cm3。含有松香皂0.5%(以松香計).在水膠干重計算下(以水膠干重計)和%的水打泡后，即可制得白色小泡沫均勻、體積密度為0.04~0.05g/cm3。
2.泡沫泥調制。
把混合粘土，高鋁礬土熟料和篩分好的鋸末屑按配比和水混合，制成泥漿。將制得的泡沫再按比例放入攪拌器，制成泡沫漿。泡沫塑料和漿液的比例取決于產品的體積密度。容積密度0.51~1.26g/cm3泡沫泥，可制得產品體積密度0.4~1.0g/cm3。
3.成型
用澆注法成型，磚模具可以用木模具或金屬模具，磚模工作面要求光滑，涂潤滑劑，將磚模具置于有墊紙的干板板上，然后注入泡沫泥漿。為避免產品產生氣泡對其組織結構的影響，灌漿過程應該是緩慢的，應該是緩慢的，并且應該把漿液倒進模具中以使其能夠排出，然后用木板把剩余的漿料刮去。
4.干燥
澆鑄后的帶模在40℃左右干燥18~20h，待磚模周圍拉開3~5mm縫隙后，繼續干燥，此時溫度可提高到80~90℃，入口溫度不能超過40℃，出口溫度不得超過150℃。磚的殘留量：標準形不大于3%，大塊磚不大于1%。烘干是關鍵工序。如控制不當，會產生裂紋、底酥、凹心型、粘模頭、掉棱角等廢品。
5.燒成
利用側碼裝窯，硅磚搭架.在磚碼架中。碼契高度不得超過1.6米。通過改變爐料的體積密度、Al2O3含量，確定窯體位置和停止溫度。止火溫度一般在1320~1380℃之間，保溫時間為5~8h。產品中Al2O3含量越高，其止火溫度可提高至1580~1620℃。燒制后產品形狀不規則，需要經過研磨成形，才能達
到外形要求。
聚輕高鋁磚價格是多少？
大概在三千左右一噸，詳細價格還要根據客戶窯爐需求，哪里有生產廠家，歡迎咨詢榮盛耐材。
- 上一篇：滲碳爐的作用及耐火材料的作用
- 下一篇：什么是耐火磚的抗熱震性，如何提升？
新聞推薦
在線咨詢(7*24)
電話咨詢
