產(chǎn)品中心PRODUCTS
服務(wù)熱線
正文
當(dāng)前位置：首頁 > 新聞中心 > 產(chǎn)品知識 > 正文氧化鋁空心球磚和高鋁聚輕磚都屬于保溫磚，主要成分均為氧化鋁，氧化鋁空心球氧化鋁含量更高，價格也比較貴。

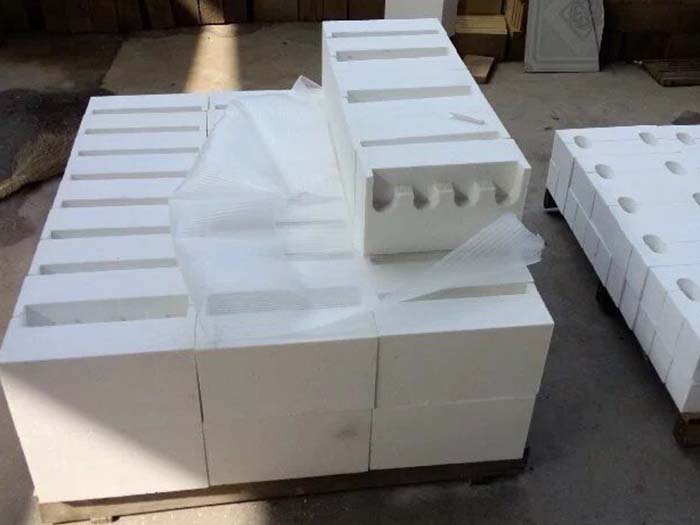

氧化鋁空心球磚
氧化鋁空心球球體是以氧化鋁中空球體為主要原料，以高性能微粉為添加劑，以有機(jī)材料作臨時性粘結(jié)劑，在梭式窯中燒成。產(chǎn)品含大量閉氣孔，具有質(zhì)量輕、耐高溫、隔熱性能好、重?zé)招 ⒛蜔釠_擊性能好等特點(diǎn)，同時對侵蝕氣體和熔渣也有較強(qiáng)的耐蝕性。產(chǎn)品可大大提高窯爐的熱效率，縮短生產(chǎn)周期，降低窯體重量，實(shí)現(xiàn)節(jié)能降耗。產(chǎn)品可直接與火焰接觸，適用于裂解爐.熱風(fēng)爐.加熱爐.隧道窯.推板窯.坩堝爐及各種電爐.電窯的內(nèi)襯，廣泛應(yīng)用于冶金.耐材.輕工.化工.陶瓷.電子等工業(yè)。產(chǎn)品外形尺寸.理化指標(biāo).使用壽命均達(dá)國內(nèi)外同類產(chǎn)品水平。

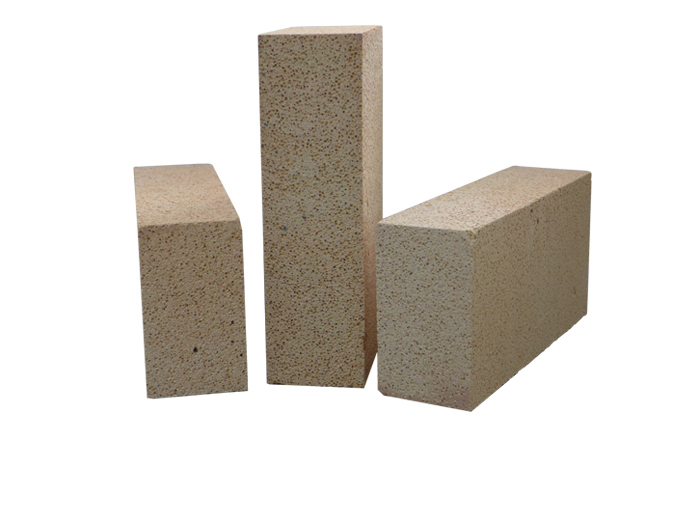

高鋁聚輕磚
高鋁聚輕磚是一種新型輕質(zhì)耐火磚，它具有耐高溫、低導(dǎo)熱、低鐵、高耐壓、高熱穩(wěn)定性等特點(diǎn)，可直接用于工業(yè)窯爐的襯里。
用輕質(zhì)高鋁磚中AL2O3含量超過60%，耐火溫度1600度，比重0.4-1.35g/cm3，氣孔率0.66-0.73%耐壓強(qiáng)度1-8MPA。
輕質(zhì)高鋁磚的特性：
1.高抗壓強(qiáng)度；
2.良好的熱穩(wěn)定性；
3.可以降低爐墻的熱能；
4.窯爐熱效率高；
5.可根據(jù)客戶的設(shè)計需求，精加工成各種異形產(chǎn)品。
輕質(zhì)高鋁磚的應(yīng)用：
用于冶金.機(jī)械.陶瓷.化工等行業(yè)的窯爐襯里(免溶液腐蝕)和保溫，是一種理想的節(jié)能產(chǎn)品。在1350°C以下使用。
高鋁聚輕質(zhì)磚(高鋁聚輕球磚)又稱高鋁輕質(zhì)隔熱磚。鋁粉含量大于48%，主要由莫來石與玻璃相或剛玉構(gòu)成的輕質(zhì)耐火材料。血紅蛋白濃度0.4~1.35g/cm3。抗壓強(qiáng)度為66%~73%，抗壓強(qiáng)度為1~8MPa。具有良好的耐熱震性。
高鋁聚輕磚塊一般采用高鋁礬土熟料和少量粘土，研磨后用氣體發(fā)生法或泡沫法澆注，經(jīng)1300~1500℃燒制而成。有時候還可以用工業(yè)氧化鋁替代部分的礬土熟料。磚窯所用的內(nèi)襯、隔熱層、及未受強(qiáng)高溫熔融物料侵蝕、沖刷作用的部位。在1350℃下，與火焰直接接觸的表面溫度不能超過1350℃。
隔熱磚與耐火磚的區(qū)別：
隔熱磚的主要用途是保溫.減少熱量損失。例如：輕質(zhì)高鋁磚.莫來石；而耐火磚主要用于抵御火燒。隔熱磚一般不會直接接觸火焰，而耐火磚一般是直接與火焰接觸的。例如高鋁磚瓦；主要區(qū)別如下：
1.隔熱性能保溫磚的導(dǎo)熱系數(shù)通常為0.2-0.4(平均溫度350±25℃)w/m.k，而耐火磚的導(dǎo)熱系數(shù)為1.0(平均溫度350±25℃)w/m.k以上，因此，與耐火磚相比，保溫磚具有更好的保溫性能；
2.耐火隔熱磚一般低于1400度，耐火磚不高于1400度；
3.密度絕熱磚一般為輕質(zhì)隔熱材料，密度一般為0.8-1.0g/cm3，耐火磚密度一般在2.0g/cm3以上。
高鋁聚輕磚已經(jīng)不僅僅起到隔熱的作用，還起到保溫節(jié)能的作用，降低了能耗。所以，開發(fā)高性能絕熱保溫材料成為當(dāng)前研究的熱點(diǎn)。與傳統(tǒng)的輕質(zhì)耐火磚相比，高鋁聚輕磚有如下優(yōu)點(diǎn)：
(1)導(dǎo)熱性低，尤其是在高溫條件下，其導(dǎo)熱系數(shù)相對較低，具有良好的保溫和隔熱性能。
(2)抗熱震性能好，在使用溫度范圍內(nèi)磚不變形、不脫落。
(3)根據(jù)使用目的，選擇合理的機(jī)械強(qiáng)度，使輕質(zhì)磚各項(xiàng)性能優(yōu)良。
(4)與同類材料相比，軟化溫度較高，重?zé)兓瘦^高，使用溫度更高，壽命更長，更安全。
氧化鋁空心球磚和高鋁聚輕磚的區(qū)別
1、氧化鋁含量的不同，氧化鋁空心球AL2O3含量比高鋁聚輕磚要高很多；
2、生產(chǎn)工藝不一樣，空心球磚需要先制空心球然后做磚，聚輕磚采用燒失物或氣泡工藝進(jìn)行生產(chǎn)。
3、空心球氧化鋁含量高，比較白，價格也比較貴，高鋁聚輕磚偏黃一些，兩者價格相比很便宜。
新聞推薦
在線咨詢(7*24)
電話咨詢
