產(chǎn)品中心PRODUCTS
服務(wù)熱線
正文
當(dāng)前位置：首頁(yè) > 新聞中心 > 產(chǎn)品知識(shí) > 正文黏土保溫磚是價(jià)格便宜，比較常用的窯爐保溫產(chǎn)品，各個(gè)生產(chǎn)廠家的產(chǎn)品價(jià)格是不一樣的，是否含稅，體密還有是標(biāo)磚還是異形磚等等。

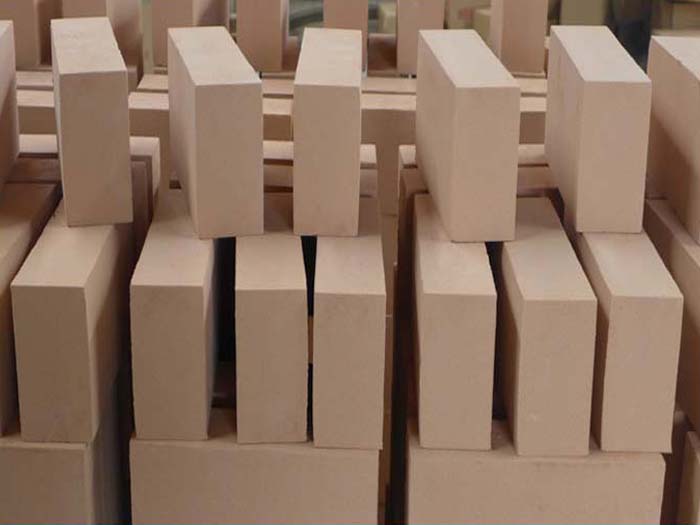

粘土保溫磚是指含有Al2O330%-46%的輕質(zhì)耐火制品，其基本原理是以粘土熟料或輕質(zhì)熟料及可塑粘土為主要原理，一般用易燃物方法生產(chǎn)，也可用化學(xué)法或泡沫法形成多孔結(jié)構(gòu)。
產(chǎn)品特性：
保溫耐火材料以高氣孔率為特征，一般為40%-85%；體積密度低于1.5g/cm3；導(dǎo)熱系數(shù)低，一般在1.0W以下(m.K)；作用于工業(yè)窯爐的保溫材料，可減少窯爐散熱損失，節(jié)約能源，降低熱工設(shè)備的質(zhì)量。保溫耐火材料的機(jī)械強(qiáng)度、耐磨性和抗渣腐蝕性能較差，不宜與窯爐的承重結(jié)構(gòu)及熔渣、爐料、熔融金屬直接接觸。
生產(chǎn)用途：
粘性保溫磚用途廣泛，主要用于各種工業(yè)窯爐，如1200-1400℃的耐火材料熔融爐，以及非受腐蝕氣體作用的絕緣層。熱工鍋爐、玻璃窯、水泥窯、化肥造氣爐、高爐、熱風(fēng)爐、焦化爐、電爐等，以及鑄鋼用磚。
粘性保溫磚也可作為熔爐、點(diǎn)火窯、煙道、精煉裝置、加熱裝置、再生裝置、煤氣爐和管道的熱面耐火材料或其他耐火材料支撐絕熱層，也可作為熔爐、退火爐、反應(yīng)室和其他工業(yè)熱設(shè)備。
粘土磚又稱(chēng)粘土隔熱磚，是一種以耐火粘土為主要原料，氧化鋁含量在30%~48%之間，用于隔熱耐火的產(chǎn)品。制備方法采用燒盡加料法和發(fā)泡法。用耐火粘土、漂珠、耐火粘土熟料等為原料，配以粘結(jié)劑、鋸木屑，經(jīng)混合、攪拌、成型、烘干、燒制而成，制成體積密度為0.3~1.3g/cm3的制品。粘土保溫磚產(chǎn)量占保溫耐火磚總產(chǎn)量的一半以上。
粘質(zhì)保溫磚生產(chǎn)技術(shù)。
粘性保溫磚生產(chǎn)工藝一般采用燒盡加料法，也可采用泡沫法。
(1)混合原料的鋸末屑。
原材料耐火粘土，粘土熟料，漂珠。
粘結(jié)劑耐火粘土亞硫酸漿廢液，硫酸鋁，水玻璃，磷酸及磷酸鹽，糊精，樹(shù)脂。
木屑的粒徑應(yīng)小于1~2毫米。
二、成分分析。
制品體積密度不同，漂珠添加量也不同，一般波動(dòng)在10%~70%之間，制品體積密度越小，添加量越大，為了減少因漂珠變形而引起的體積收縮，在配料中加入部分粘土熟料細(xì)粉，以減少漂珠用量，提高半成品強(qiáng)度，降低燒成收縮，加入適量鋸木屑。
按照漂珠、鋸木屑、粘合劑、水、粘土和熟料細(xì)粉末的順序加入。混合5`6min，用于得到以漂珠或鋸木屑為核心的泥漿，外部含有粘結(jié)劑和粘土，比較外面是外層干粉。把漂珠、熟料細(xì)粉、粘泥、鋸木屑等加入機(jī)器中，干混2~3min后加入水份及粘合劑，濕混3~4min后，干混好的泥料12~24h后即可成型。
四、成型。
一般都是手工或機(jī)壓成型，可選用150~300KN的壓磚機(jī)。
五、干燥。
用隧道干燥器或大坑烘干成型的磚胚。由于磚胚水份大，進(jìn)入隧道內(nèi)干燥器的入口溫度不超過(guò)50℃，出口溫度不超過(guò)150℃。磚胚烘干后殘余水分低于2%。
(6)裝窯和燒制。
側(cè)裝，要求平、穩(wěn)、直，層層鋪以稻殼，磚胚間應(yīng)留有手縫，裝窯高度一般為1.5~1.8m，體積密度小于0.6g/cm3的制品，不超過(guò)1.2m，并裝在窯內(nèi)低溫部位。側(cè)焰窯或隧道窯的產(chǎn)品燒制時(shí)，應(yīng)力求窯溫均勻，比較高燒制溫度因漂珠、粘土的質(zhì)量和產(chǎn)品的體積密度而異。
黏土保溫磚廠家產(chǎn)品出廠價(jià)格是多少？
根據(jù)指標(biāo)、是否含稅，價(jià)格在一千多一噸，詳細(xì)價(jià)格請(qǐng)來(lái)電咨詢(xún)。
耐火材料出現(xiàn)開(kāi)裂、脫落、易磨損怎么辦？想要徹底解決問(wèn)題，需要從根源挖掘，分析出真正的原因，榮盛耐材從事耐材生產(chǎn)、研發(fā)服務(wù)多年，能解決高溫窯爐內(nèi)襯的各種疑難問(wèn)題，歡迎廣大新老朋友咨詢(xún)及技術(shù)交流。
新聞推薦
在線咨詢(xún)(7*24)
電話咨詢(xún)
