產(chǎn)品中心PRODUCTS
服務(wù)熱線
正文
當(dāng)前位置：首頁 > 新聞中心 > 產(chǎn)品知識(shí) > 正文剛玉莫來石磚和高鋁磚主要區(qū)別是晶相，外觀顏色有些區(qū)別，主要還是看原料配比，下面請看詳細(xì)介紹。
剛玉莫來石磚
剛玉-莫來石磚是指由剛玉和莫來石主結(jié)晶構(gòu)成的高鋁耐火產(chǎn)品，采用高純度或比較純凈的原料制成的耐火產(chǎn)品。其中低熔點(diǎn)氧化物雜質(zhì)的存在會(huì)降低其高溫性能。以工業(yè)氧化鋁粉和純粘土、鋁礬或硅為原料合成的純莫來石原料，特別是堿性金屬氧化物的含量應(yīng)盡量低。以莫來石順顆粒料為骨料制成的產(chǎn)品具有很好的抗熱震性，但是抗侵蝕性稍差，以剛玉砂為骨料的產(chǎn)品具有很好的抗腐蝕性，但是抗熱震性稍差。

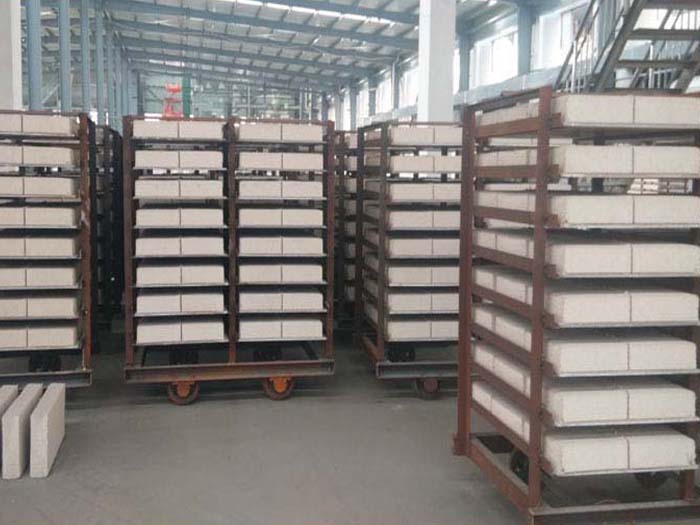

剛玉莫來石磚坯體用300t摩擦壓力機(jī)成型，坯體密度為2.7g/cm3.坯體在隧道干燥器內(nèi)干燥。入口溫度為40~50℃，高干燥溫度為130℃，干燥時(shí)間為48小時(shí)，坯體水分不超過1.5%。產(chǎn)品在隧道窯內(nèi)燒制，燒制溫度為1550℃，保溫時(shí)間為10h。
具有較好的高溫強(qiáng)度、耐高溫蠕變性、耐熱震性和耐侵蝕性。典型的剛玉莫來石磚的理化性能為Al2O3>85%、Fe2O30.45%、顯氣孔率19%、常溫抗壓強(qiáng)度55MPa荷載軟化溫度1700℃以上、加熱線變化(1600℃、3h)-0.1%。
項(xiàng)目 | 高鋁磚指標(biāo) | |||||
LZ-80 | LZ-75 | LZ-70 | LZ-65 | LZ-55 | LZ-48 | |
Al2O3 % | ≥80 | ≥75 | ≥70 | ≥65 | ≥55 | ≥48 |
顯氣孔率 % | ≤21 | ≤24 | ≤24 | ≤24 | ≤22 | ≤22 |
常溫耐壓強(qiáng)度 MPa | ≥70 | ≥60 | ≥55 | ≥50 | ≥45 | ≥40 |
0.2MPa荷重軟化開始溫度 ℃ | ≥1530 | ≥1520 | ≥1510 | ≥1500 | ≥1450 | ≥1420 |
加熱永久線變化 % | 1500℃×2h -0.4~0.2 | 1450℃×2h -0.4~0.1 | ||||
高鋁磚
三氧化二鋁含量為48%至85%，可分為特殊、一級(jí)、二級(jí)、三級(jí)等，F(xiàn)e2O30.45%，顯氣孔率為19%，常溫抗壓強(qiáng)度超過55MPa荷載軟化溫度超過1700℃，加熱線變化(1600℃、3h)-0.1%，耐熱震性(1100℃水冷)超過30次。該產(chǎn)品以高鋁明礬熟料為主要原料，軟粘土和廢漿紙液為結(jié)合劑，多級(jí)粒子配合的泥料由高壓成型、干燥、高溫?zé)贫伞?/div>
一級(jí)高鋁磚和二級(jí)高鋁磚的坯料高度-一般不超過750mm，倒煙窯燒成溫度在1440~1460℃之間，保溫40~48h，隧道窯燒成溫度-一般為1540~1580℃。三等高鋁磚坯高1000mm，倒煙窯燒溫1380~1420℃，保溫24~32h，隧道窯燒溫1430~1460℃。
85%、Fe2O30.45%、顯氣孔率19%、常溫抗壓強(qiáng)度超過55MPa荷載軟化溫度超過1700℃、加熱線變化(1600℃、3h)-0.1%。
高鋁磚的性能
高鋁磚與粘土耐火磚相比，具有耐火性和荷載軟化溫度的優(yōu)點(diǎn)，隨著Al2O3含量的增加，耐渣性能顯著提高。具體來說，高鋁磚具有以下性能。
1.耐火性。
高鋁合金磚的耐火粘土耐火磚和半硅磚的耐火性高，達(dá)到1750~1790℃，屬于高級(jí)耐火材料。耐火性主要受Al2O3含量和種類和數(shù)量的影響，耐火性隨著含量的增加而提高。
2.荷重軟化溫度。
高鋁磚中Al2O3高，雜質(zhì)少，容易熔化的玻璃體少，荷載軟化溫度高于粘土磚，但由于莫來石結(jié)晶沒有形成網(wǎng)狀組織，荷載軟化溫度還不高。
3.熱傳導(dǎo)性。
高鋁磚比粘土磚具有更好的熱傳導(dǎo)性能。原因是高鋁磚中導(dǎo)熱能力低的玻璃較少，導(dǎo)熱能力好的莫來石和剛玉晶體數(shù)量增加，產(chǎn)品導(dǎo)熱能力提高。
4.耐熱振動(dòng)的穩(wěn)定性。
高鋁磚的耐熱震性介于粘土耐火磚和硅磚之間。850℃的水冷循環(huán)只有3~5次。這主要是因?yàn)閯傆竦臒崤蛎浶愿哂谑^，沒有晶狀轉(zhuǎn)換。目前，從改善產(chǎn)品粒子結(jié)構(gòu)，降低細(xì)粉材料的含量，提高熟材臨界粒度尺寸和粒子等級(jí)，提高產(chǎn)品的耐熱振動(dòng)穩(wěn)定性能。
5.耐渣性。
高鋁磚中A1203多，接近中性耐火材料，能抵抗酸渣和堿渣的侵蝕，其中含有SiO2，因此耐堿渣的能力比耐酸渣的能力弱。另外，耐火高鋁磚的耐渣性與產(chǎn)品在渣滓中的穩(wěn)定性有關(guān)。一般來說，經(jīng)過高壓成型和高溫?zé)桑瑲饪茁实偷漠a(chǎn)品具有較高的耐渣性。
剛玉莫來石磚和高鋁磚的區(qū)別？
剛玉莫來石磚理化指標(biāo)
項(xiàng)目 | 指標(biāo) | |||
GMZ-90 | GMZ-85 | GMZ-80 | GMZ-75 | |
Al2O3 % | ≥90 | ≥85 | ≥80 | ≥75 |
Fe2O3 % | ≤0.8 | ≤1.0 | ≤1.0 | ≤1.2 |
顯氣孔率 % | ≤16 | ≤17 | ≤18 | ≤18 |
體積密度 g/cm3 | ≥3.10 | ≥2.85 | ≥2.75 | ≥2.6 |
常溫耐壓強(qiáng)度 MPa | ≥120 | ≥100 | ≥100 | ≥80 |
0.2MPa荷重軟化開始溫度 ℃ | ≥1700 | ≥1680 | ≥1650 | |
加熱永久線變化 % 1500℃×2h | ±0.1 | ±0.2 | ||
熱震穩(wěn)定性 次 1100℃水冷 | ≥30 | ≥30 | ≥30 | |
耐火材料出現(xiàn)開裂、脫落、易磨損怎么辦？想要徹底解決問題，需要從根源挖掘，分析出真正的原因，榮盛耐材從事耐材生產(chǎn)、研發(fā)服務(wù)多年，能解決高溫窯爐內(nèi)襯的各種疑難問題，歡迎廣大新老朋友咨詢及技術(shù)交流。
新聞推薦
鄭州榮盛窯爐耐火材料有限公司，專業(yè)的耐材生產(chǎn)廠家，提供定形及不定形耐火材料定制、施工服務(wù)，耐材加施工質(zhì)量更可靠！歡迎咨詢。
主站蜘蛛池模板：
一级做a爱过程免费视频时看
|
免费观看欧美一级特黄
|
91超碰在线
|
少妇特黄A片一区二区三区小说
|
欧美一级高清毛片aaa
|
亚洲人成在线免费观看
|
日韩专区亚洲精品欧美专区
|
欧美一级高潮
|
a级片免费在线观看
|
青娱乐极品视觉盛宴在线观看
|
国产精品无码永久免费888
|
亚洲视频一区在线观看
|
国产精品福利无圣光一区二区
|
亚洲骚片
|
国产自视频
|
视频一区二区三区视频
|
国产骚片
|
国产三级影院
|
99久久婷婷免费国产综合精品
|
欧美在线观看黄色
|
一级做a爰片久久毛片免费看
|
九九亚洲综合精品自拍
|
亚洲视频在线观看免费
|
蜜桃视频成人m3u8
|
国产精品美女久久久久久免费
|
国产精品亚洲一区二区三区
|
蜜桃欧美性大片免费视频
|
精品国产电影网久久久久婷婷
|
欧美成人三级视频
|
免费在线观看a级片
|
国产在线1区
|
欧美成人精品一区二区
|
天天爽夜夜爽人人爽免费
|
综合久久综合
|
日本精品在线观看视频
|
免费网站看v片在线a
|
国语A在线看免费观看视频
欧美不卡视频
|
啪啪免费网站视频观看
|
一级毛片中文字幕
|
av在线播放网站
|
色婷婷一区二区三区四区成人网
|
在線咨詢(7*24)
電話咨詢
