隔熱磚
隔熱磚保溫隔熱性能不錯，和隔熱澆筑料相比相差不大，隔熱保溫磚的種類多，價格不一樣，但是，要比散料要貴。

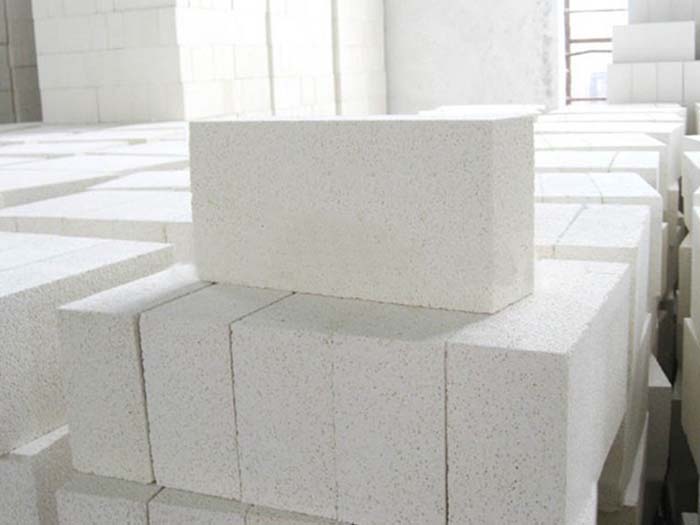

隔熱磚
輕質隔熱保溫磚是在耐火磚制造中加人某些特殊物質后燒成的。它的氣孔率比普通耐火磚高一倍，耐火磚密度比同質耐火磚小0.5-7倍。導熱系數小，因此可以用來作為爐子的隔熱層或內襯，以減少熱損失；對間歇式工作的爐子，爐墻蓄熱和散熱損失可減少80%。根據材質不同，主要有輕質粘土磚、輕質高鋁磚、輕質硅磚。
隔熱磚的生產工藝
目前，隔熱磚的生產仍采用擠壓成型和燒成工藝,從而形成氣孔，以達到所需要的密度和導熱性利用燒成工藝，可以嚴格控制氣孔的大小，從而保證其導熱性。好的隔熱磚采用了硬木鋸末，這種材料相對稀有，但遇水后不會產生像軟木那樣大的膨脹量，因此更易控制其氣孔尺寸，當然這將會增加成本。
一種黏土與可燃材料相混合，如果這種可燃材料是鋸未，那么它可以在結構中吸收水分，然后鋸末將在水和黏土中發生膨脹，這個過程會持續1周到到1個月。再次將這批原料混合并通過壓縮或擠壓成型。成型后的磚進行空氣干燥，由于其中的水分含量為25%?40%，干燥需要較長的時間。干燥結束后，磚被送入干燥窯，在1000℃下干燥。在燒成環節，成型磚將被裝入窯車，磚在窯車的碼放小心，需要在磚的周圍留出足夠的空隙以保證氣流流通，同時保證鋸末在氧氣中充分燃燒。加熱速度也密切控制，避免發生溫度驟變或鋸末燃燒不充分。不能在構件上出現未充分燃燒的碳痕跡。
伴隨著干燥和燒成過程，隔熱磚的體積會縮小大約30%。磚坯通過機械加工制成六面體磚形，磚的尺寸在此進行準確控制，磚在實際成型過程中也會改變氣孔的形狀。我們會認為這些氣孔是微小的球狀孔，而事實上并非如此。在多數情況下，制造商通過標準磚(230mm×114mm×76mm)的114mm一面來檢測其熱導率,如果通過76mm—面,則導熱率會提高20%,這是因為氣孔形狀發生了改變。
如今，磚的氣孔結構可以通過發泡工藝成型.其中的化學試劑，例如氫氧化鋁或氫氧化鈉，添加到黏土原料中，從而形成起到隔熱性能的氣泡，因此利用此方法，黏土料澆注到發泡模具中，模具可以是磚形或更大的板型。隔熱磚成型后，將其取出干燥和燒成，然后再通過機械加工或切削成各種所需形狀。
這種生產方法的優點是：產量高;由于不要求塑性指標，可以生產低密度的隔熱磚。缺點是：很難控制氣孔尺寸和氣孔分布。由于密度低，耐剝落性也隨之降低。
如果有可能采用發泡法，通過物理方法產生泡沫，那么將得到較好的產品，但氣孔尺寸和分布會更難控制。鋁含量越高，分級溫度越高，但基本上隨著密度增大，導熱性降低，氣孔率也降低。

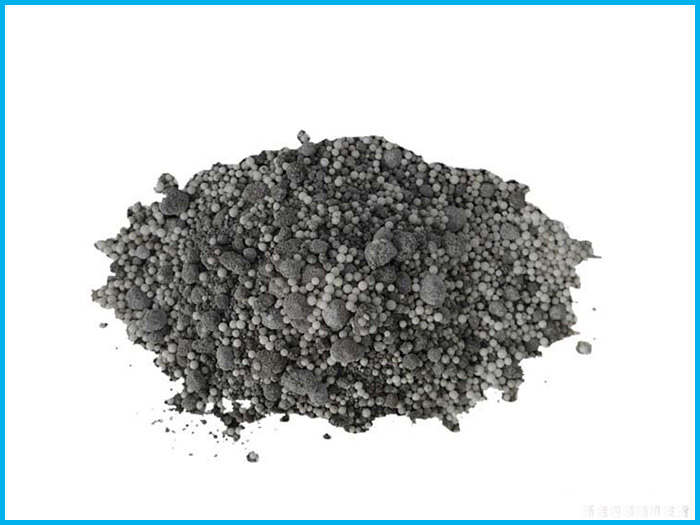

隔熱澆筑料
輕質耐火骨料與粉料、結合劑和外加劑配制而成的可澆注成型的混合料稱為輕質耐火澆注料。由于輕質澆注料體積密度小、熱導率低，因此也稱隔熱耐火澆注料。輕質耐火澆注料屬水硬性澆注料，適用于各種窯爐內襯隔熱層、浮法玻璃窯爐煙道密封澆注料，具有導熱系數低、隔熱保溫性能好、線收縮性小、澆注整體性好、干燥強度好等特點。
隔熱磚和隔熱澆筑料哪個好，多少錢一噸?
這兩者效果相差不大，選擇產品要根據情況來選擇，磚的價格貴一些，粘土至莫來石材質：一噸一千多至三千多，澆筑料的價格便宜一些，但是施工要支模具。
耐火材料出現開裂、脫落、易磨損怎么辦？想要徹底解決問題，需要從根源挖掘，分析出真正的原因，榮盛耐材從事耐火磚、澆注料、可塑料生產、研發服務多年，能解決高溫窯爐內襯的各種疑難問題，歡迎廣大新老朋友咨詢及技術交流。
- 上一篇：高鋁聚輕磚的理化指標介紹
- 下一篇：高鋁輕質磚和高鋁聚輕磚是一樣的嗎？
新聞推薦
在線咨詢(7*24)
電話咨詢
