輕質保溫磚與一般相同材質的耐火磚的耐火度相差不大，荷重軟化點則略低。輕質磚如果長期在高溫下使用時，會繼續(xù)燒結個斷收縮，造成裂紋甚至破壞。所以多數輕質磚有—個高使用溫度的問題，如輕質粘土磚高的只有1150℃，輕質高鋁磚使用溫度不超過1350℃，輕質莫來石磚使用溫度不超過1500℃，輕質硅磚則可達1600℃。因為輕質硅磚不存在高溫收縮的問題，體積比較穩(wěn)定，因此能用以砌筑直接與爐氣接觸的內襯。

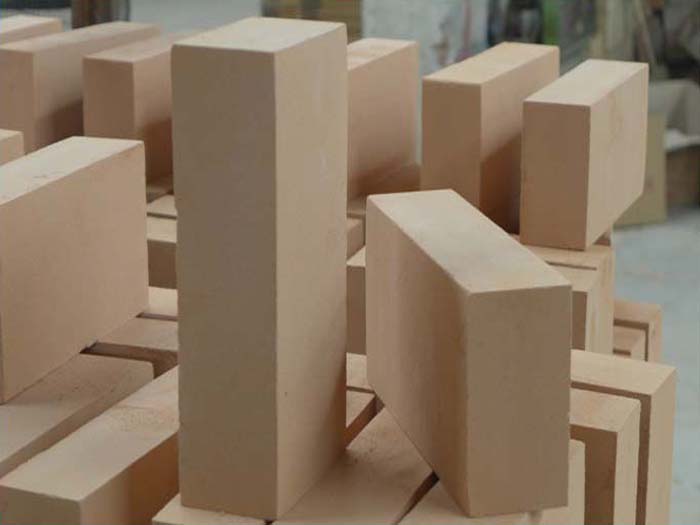

輕質保溫磚的生產工藝
(1)按體枳密度分類。體積密度在0.4~1.3g/cm3的為輕質磚;低于0.4g/cm3的為超輕質磚。
(2)按使用溫度分類。使用溫度600~900℃為低溫輕質磚;900~120℃為中溫輕質磚;超過1200℃的為高溫輕質磚。
輕質保溫磚的生產方法與一般致密材料有所不同，方法很多，主要有燒燼加入物法、泡沫法、化學法和多孔材枓法等。
1)燒燼加入物法。也叫可燃物加入法。在制磚的泥料中加入容易燒燼的可燃物，如炭末、鋸木屑等，使制品在燒成后具有一定的氣孔。
2)泡沬法。在制磚的泥料中加人泡沫劑，如松香皂等，并以機械方法使之起泡，經燒成后獲得多孔的制品。
3)化學法。利用能適當產生氣體的化學反應，在制磚工藝過程中獲得一種多孔的制品，通常用白云石或方鎂石加石膏，以硫酸作發(fā)泡劑。
4)多孔材料法。用天然的硅藻土或人造的黏土泡沫熟料、氧化鋁或氧化鋯空心球等多孔原料制取輕質耐火磚。
采用熱導率低、熱容量小的輕質保溫磚做爐體結構材料，可節(jié)省燃料消耗;能提高設備生產效率;還能減輕爐體重量，簡化窯爐構造，提高產品質量，降低環(huán)境溫度，改善勞動條件。輕質保溫磚多被用做窯爐的隔熱層、內襯或保溫層。
隔熱層是如何制作的？
制造保溫磚與火焰接觸的耐火隔熱層時，常用和方便的方法就是氣泡法和燒毀加入劑的方法。
為了向泥料中打入氣體，有兩種方法：
1、先以機械方法向懸浮液內打入空氣，然后用穩(wěn)定劑使泥料內的氣泡穩(wěn)定；
2、向懸浮液中加入起泡劑，這種試劑在相互作用后生成氣體，氣體使泥料生成多孔結構，后用穩(wěn)定劑穩(wěn)定這多孔結構。
要保存泥漿內的空氣泡就降低懸浮液的表面張力，為此一般加入起泡劑。向泥料內加入大量能吸收水分的非可塑性物料，例如熟料，或者摻入含大量水化水的結晶體，就可以穩(wěn)定泡沫。
為了使泥漿蓬松，向懸浮液中加入碳酸體和酸類或者鋁，金屬及其他試劑等，借其化學反應而發(fā)生氣泡。為了達到這種目的，在國外經常采用的是白云石和硫酸，以為它們是便宜的工業(yè)原料。采用半水石膏和其他水硬性物質作為穩(wěn)定劑。保溫磚的泥料在凝固后便進行快速干燥和燒成。燒成的制品再經過機械加工，使其具有需要的形狀和尺寸。
耐火材料出現開裂、脫落、易磨損怎么辦？想要徹底解決問題，需要從根源挖掘，分析出真正的原因，榮盛耐材從事耐材生產、研發(fā)服務多年，能解決高溫窯爐內襯的各種疑難問題，歡迎廣大新老朋友咨詢及技術交流。
- 上一篇：重質和輕質莫來石磚如何選？
- 下一篇：高鋁質隔熱耐火磚為什么隔熱又耐火？
新聞推薦
在線咨詢(7*24)
電話咨詢
