在耐火材料中，輕質保溫磚重量輕，種類也比較豐富，今天為大家介紹一下輕質保溫磚中的空心球磚：氧化鋁空心球磚和氧化鋯空心球磚，這兩種產品的價格都不便宜，前者一萬左右一噸，后者高達十多萬一噸。

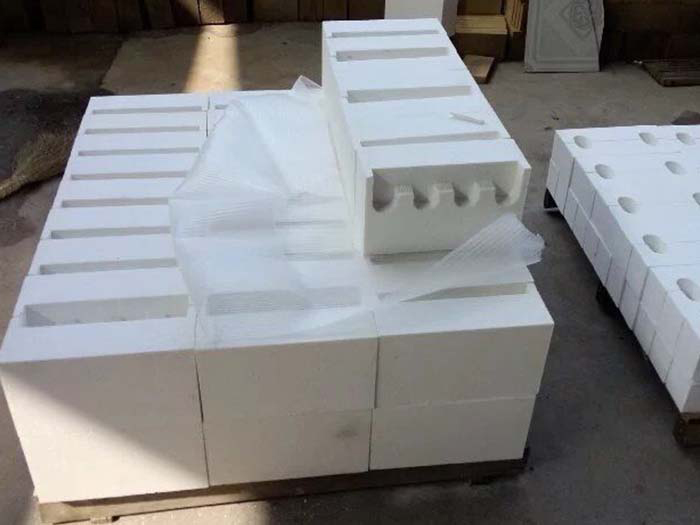

氧化鋁空心球磚
空心球磚顯氣孔率低，導熱系數小，抗熱震性能好，高溫結構強度高，可直接砌筑在與火焰接觸的高溫窯爐內襯，以及制造高溫爐管、托盤、保護罩等。常用的空心球磚有氧化鋁空心球磚和氧化鋯空心球磚。
1、氧化鋁空心球磚
氧化鋁空心球磚是以氧化鋁空心球為主要原料的隔熱耐火制品。氧化鋁空心球磚的典型技術指標為：Al2O3含量不小于98%,SiO2含量不大于0.5%，Fe2O3含量不大于0.2%,體積密度1.3~1.4g/cm3，顯氣孔率60%-80%，耐壓強度不小于9.8MPa，荷重(0.2MPa)軟化溫度不小于1700℃,熱導率0.7~0.8W/(m·K)。
氧化鋁空心球磚采用氧化鋁空心球為主要原料，高性能微粉為添加劑，有機材料做臨時結合劑，在梭式窯內1750℃高溫燒制而成。制品內含有大量的閉口氣孔，具有質輕耐高溫、保溫性能好，重燒收縮小，抗熱震性能優良等特點,對侵蝕性氣體和熔渣也有較強的抵抗能力。制品能大大提高窯爐熱效率使用，縮短生產周期，減輕窯體重量，實現節能降耗。
氧化鋁空心球磚與普通隔熱耐火制品相比較，其特點是制品內含有大量的閉口氣孔，因此，它具有高強度及穩定氣孔結構、低密度及低熱傳導率，主要用作1800℃以下高溫工業窯爐內襯，例如耐火材料、電子、陶瓷工業的高溫窯爐內襯磚;髙溫熱工設備的保溫隔熱層，例如石油化工工業氣化爐、造氣爐、煤炭工業反應爐、冶金工業感應電爐的隔熱磚。
2、氧化鋯空心球磚
氧化鋯空心球磚是以氧化鋯空心球為主要原料制成的隔熱耐火制品，這種磚的主晶相為立方氧化鋯(約占礦物組成的70%~80%)，其典型性能為：耐火度大于2400℃,顯氣孔率55%~60%，體積密度2.5?3.0g/cm3，耐壓強度不小于4.9MPa,熱導率0.23~0.35W/(m·K)。
氧化鋯(ZrO2)的相對分子質量123.2，真密度5.68g/cm3，熔點為2670℃，莫氏硬度為6.5度，20~1000℃的平均線膨脹系數為10×10-6/℃：，1000℃熱導率為2.30W/(m· k)。氧化鋯陶瓷制品的耐壓強度可達2100MPa。
氧化鋯制品接近酸性耐火材料，對酸性或中性爐渣具有良好的抗侵蝕性。在氧化氣氛條件下使用十分穩定。
在不同溫度下，氧化鋯以單斜晶、四方晶以及立方晶存在。單斜晶穩定于1170℃以下，四方晶穩定于1170~2370℃之間，立方晶穩定于2370 ~2680℃ (熔點)之間。
氧化鋯空心球是性能優良的隔熱耐火制品，安全使用溫度高達2200℃，氧化鋯空心球磚具有較髙的高溫強度及穩定的氣孔結構，從而能在2200℃髙溫下安全使用。氧化鋯空心球磚密度低和熱傳導率低，既能減少熱量損失，又能降低蓄熱量。因此在冶金、石油、化工、電子等熱工設備中作為直接接觸火焰的高溫內襯材料能降低能耗和減輕高溫爐自重，是鎢鉬行業的高品質輕質保溫磚，使用效果良好。
關于輕質保溫磚中的空心球磚有哪些？就介紹到這里，希望對大家有所幫助，如果大家有其它疑問，歡迎咨詢榮盛耐材，選擇榮盛耐材，與您攜手共創高溫工業美好未來！
- 上一篇：冶煉爐溫18OO度粘土耐火磚砌鐵水包用行嗎？
- 下一篇：莫來石保溫磚的產品特性及種類
在線咨詢(7*24)
電話咨詢
