亚洲精品一区中文字幕乱码_国产免费久久精品99_老头天天吃我奶躁我午夜视频_亚洲网站免费看_欧美激情综合网_在线免费观看h片

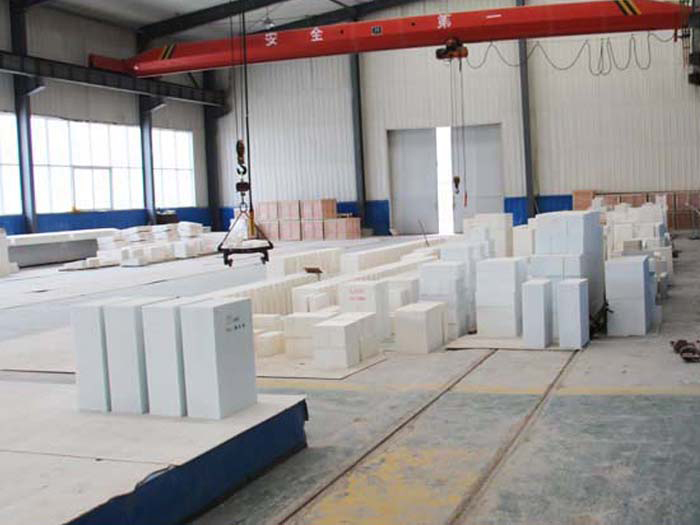

剛玉莫來石磚俗稱白鐵磚或熔鑄鋯剛玉磚。它是保證玻璃熔窯正常運轉(zhuǎn)的重要的耐火材料，當前國內(nèi)外玻璃熔窯提高熔化率，延長窯齡，降低燃耗主要是由于使用了這種耐火材料才得以實現(xiàn)的。

電熔鋯剛玉磚也可稱為剛玉—斜鋯石制品，其主要化學成分Al2O3為50％一70%，ZrO2為20％一40％，其余為SiO2。主要礦物組成為斜鋯石(ZrO2)、剛玉(α—Al2O3)和玻璃相。斜鋯石結(jié)晶形成磚體骨干，ZrO2熔點高(2715℃)，化學穩(wěn)定性好，對酸性、堿性介質(zhì)特別是抵抗玻璃液的侵蝕能力較強。
電熔鋯剛玉磚隨著ZrO2含量的增加，其性能也隨之提高，一般將鋯剛玉磚按ZrO2量的多少分為若干級，如含33％、36％、41％三級，也有分為含30％、40X、50％的等級，尚不統(tǒng)一。目前使用較多的是含鋯33％的制品，其密度為3.65—3.7g／cm3，高使用溫度為1700℃左右。
電熔鋯剛玉磚使用在玻璃熔窯等工業(yè)窯爐中，在玻璃熔窯中的使用部位是砌筑上層池壁、小爐子碹、小爐垛、舌頭碹及胸墻等處。
使用中應注意以下問題。
(1)熱膨脹的不規(guī)則變化電熔鋯剛玉磚的膨脹曲線在1000℃附近有一段異常，其內(nèi)部ZrO2晶體發(fā)生可逆性的晶體轉(zhuǎn)變，有較大的體積變化，因此，含ZrO2的制品不宜用在1000℃左右溫度常有急劇波動的部位。烘爐烤窯時，在900~1150℃時溫度變化不能過大，一般不能超過15℃／h，要求平穩(wěn)升溫。某些部位要防止吹冷風，需用其他磚保護，以防炸裂。
(2)縮孔澆注成型時，鑄口處常出現(xiàn)縮孔，此處磚體氣孔較多，致密度差，所以在砌玻璃熔化部池壁時，均將縮孔朝窯內(nèi)方向，若鑄口朝外，當磚體侵蝕到很薄時，會造成漏跑玻璃液事故。在池窯上部火焰空間使用時，使用壽命很長，也不會發(fā)生跑玻璃液問題，所以都將鑄口朝外使用，以延長使用壽命。
(3)共熔電熔鋯剛玉磚與粘土耐火磚接觸砌筑，在1300℃高溫下會發(fā)生共熔現(xiàn)象，因此，選用耐火材料時，應避免將共熔現(xiàn)象嚴重的兩種耐火材料接觸砌筑，如硅磚在電熔鋯剛玉磚下面，容易受到電熔鋯剛玉磚的侵蝕。
玻璃窯用電熔鋯剛玉制品按其氧化鋯含量分為3個牌號。AZS-33：制品氧化鋯含量為33％；AZS-36：制品氧化鋯含量為36％；AZS-41：制品氧化鋯含量為41％。制品按其理化指標、尺寸允許偏差和外觀指標分成Y(一等品)、H(合格品)兩級。
市場上各式各樣的高鋁耐火材料種類眾多，品質(zhì)更是能讓客戶挑花了眼，產(chǎn)品的多樣性給客戶帶來更多的選擇機會的同時，也給用戶造成了一定的不便，作為專業(yè)耐火材料廠家，榮盛耐材建議用戶在選購過程中讓企業(yè)出具相關(guān)的證明和質(zhì)量體系認證，好能夠?qū)嵉乜疾欤瑢τ谄髽I(yè)實力有更加直觀的認識。
