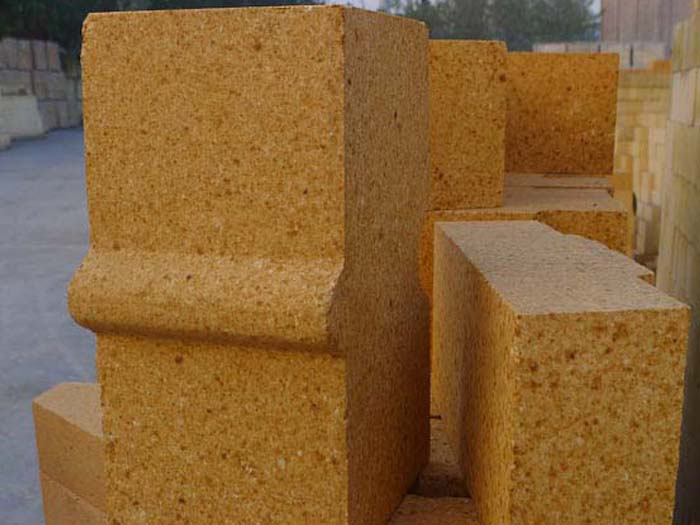

平頂山，別名鷹城。位于河南省中部，中原經濟區重要的能源和重工業基地，豫中地區的中心城市[1] 。地理坐標介于北緯33°08′至34°20′、東經112°14′至113°45′ 之間。國家重要的能源原材料工業基地、中國高品質旅游城市。 高鋁磚作為耐火材料中常用的耐火產品，在窯爐建筑等等方面有著很廣的使用范圍，高鋁磚的質量一般和它的氣孔率有著很大的關系，一般低氣孔率的高鋁磚的質量越好。常見高鋁磚的顯氣孔率參考值分別為： LZ-55的顯氣孔率＜24%；LZ-65的顯氣孔率＜23%；LZ-75的顯氣孔率＜22% ；LZ-80的顯氣孔率＜21%。
那么，怎樣才能降低高鋁磚的氣孔率就顯得尤為重要了。接下來由鄭州榮盛耐材為您介紹怎么樣降低高鋁磚的氣孔率。
1、為了降低高鋁磚的氣孔率，鄭州榮盛耐材先從原料的選用、配料、混合直至成型、燒成各工序都要采取相應的措施。低氣孔率原料或制品對于提高產品質量、提高制品的機械強度、減少與熔渣接觸的表面積、延長使用壽命都是有益的。
2、鄭州榮盛耐材選用的一級高鋁礬土熟料的吸水率為小于5%，二級高鋁料吸水率為小于7%為。然后把含水量小于4%的軟質粘土和鋁礬土熟料混合細磨。用這種混合細磨粉配料，可降低磚坯氣孔率。
3、鄭州榮盛耐材配料時的顆粒級配，粗中細之比為4:2:4，大顆粒應不超過5mm。混料時的加料順序如下：先加入粗顆粒，再加入亞硫酸紙漿廢液后預混3min,再加入高鋁細粉進行混合。嚴禁粗、細顆粒料同時加入碾內再加亞硫酸紙漿廢液的操作工序。
4、為了降低氣孔率，榮盛耐材將單面加壓改為雙面加壓改為雙面加壓，打擊次數也根據加料量不同而異。如果用倒焰窯燒成，應調整吸火孔的位置，使中部密、邊緣稀，且近窯門處適當加密，使窯爐上下溫差、內外溫差不大于20度。
鄭州榮盛耐材根據不同的需要，量身定做不同的服務。以樸實的企業經營理念：“寧讓利潤，不讓市場。寧讓市場、不丟信譽”，面向市場需求和顧客的期望。精益求精、創行業精品為服務電力工業而孜孜奮進，以虔誠的態度，追求更美好，讓您的滿意成為我們的快樂。如果您有低氣孔率的高鋁磚的需求，歡迎致電鄭州榮盛耐材。
在線咨詢(7*24)
電話咨詢
