套筒式豎窯砌耐火磚一般分三部分進行：即窯殼內側耐火磚的砌筑、內筒耐火磚的砌筑及燃燒室和噴射器的砌筑。以日產300t套筒式豎窯為例說明如下。
1、爐窯中心線的測量定位
窯內中心線的定位采用爐內下底圓中心(標高12.5m處)與爐內上頂圓中心(標高40m處)的連線為中心線，用西1mm的細鋼絲或棉絲線，分段連通固定，以此為中心線來測量窯殼內徑及窯殼內壁垂直度。如橢圓度偏差，在施工規范要求范圍內(小于直徑的0.5%)，砌筑將以爐殼作導面進行砌筑，并用樣板進行檢查，如偏差較大，則按中心線來砌筑。同時，根據窯內中心線來確定標高12.5m處砌筑基準面的找平，砌筑基準面與窯體中心線垂直，基準面的定位將根據爐窯殼體安裝方及設計單位提供的標高測量點和爐體中心線來進行。該標高將引投到窯殼內壁上，并在圓周內分八點做好標記，且每隔2m將逐步逐點往上引測，其他標高(如上下燃燒室、換熱器、過橋拱腳耐火磚、下內筒耐火磚、檢修門拱等)亦將據此測出。
2、基準面找平
砌筑基準面，經標高定位后，根據施工圖要求用耐火澆注料搗實找平，并用靠尺、水平尺結合u形管法檢查，對不符合要求的地方，修正找平，以利于上面耐火磚的砌筑。
3、窯殼內側的砌筑
窯殼內側耐火磚的砌筑，要求先預砌，再抹灰砌筑，每環耐火磚按施工圖中要求進行，嚴禁隨意加工或增減耐火磚數。灰縫要飽滿、均勻，圓弧面要平整、光滑、無錯臺，砌至標高13.5m和29.35m處，預留門洞，耐火磚暫不砌筑封堵，以作下部和上部窯體砌筑施工人員和材料的進出通道。
4、內筒耐火磚的砌筑
嚴格按施工圖中要求施工，各耐火磚號準確砌筑到位，內筒下段砌筑完畢后擬在標高18m處窯內搭設一鋪滿厚木板的工作平臺，以作上部砌筑及下部砌好部分的保護之用。同樣在標高29.35m處亦搭設一工作平臺，作用同上。上、下內筒的外側耐火材料施工與窯殼的耐火材料內襯施工同步進行，內筒內側耐火材料采用在筒內搭設環形腳手架進行施工。榮盛耐材為您提供高品質耐火材料。
下內筒下段立柱的鋼纖維澆注料施工，應先將錨固件按要求進行焊接完畢后，刷上瀝青，然后進行內部耐火纖維的包扎，后再支模進行澆注，澆注時，一邊澆注，以便振搗。導流帽的高鋁澆注料的澆注，應在下內筒上段內側耐火材料施工完畢后、腳手架拆除后進行。榮盛耐材下內筒上段耐火材料施工時，其工作層的前列層耐火磚在砌筑時要進行預擺，做到：(1)耐火磚的放射縫均勻;(2)上、下所有燃燒室孔洞的中心線均有耐火磚的放射縫與它對齊。施工時采用2m靠尺和弧度板對工作層的砌筑質量進行檢查和控制。砌筑工作層時，應根據砌筑的基準標高和設計要求對加工層的耐火磚進行加工以控制加工層的砌筑標高;同時根據設計要求在燒成段區域的耐火磚縫內設置特殊質量的硬紙板作為膨脹縫。在施工至上、下過橋的位置時應與過橋交替施工(一般為：過橋施工至一半高度后進行大墻的砌筑，然后完成過橋剩余部分，接著繼續大墻的施工)。下內筒的上導流帽的耐火材料施工應在上內筒耐火材料施工完畢、腳手架拆除后方可進行。上內筒的外側耐火材料施工時，應先砌筑外環耐火磚，內環緊靠外環依次砌筑，施工時采用2m靠尺和弧度板對工作層的砌筑質量進行檢查和控制。
內筒的內側耐火材料的施工。內筒上部內側耐火磚砌筑時，應先砌內環耐火磚，外環緊靠內環依次砌筑，施工時采用2m靠尺和弧度板對工作層的砌筑質量進行檢查和控制。榮盛耐材上、下內筒的通風管接口處的澆注料應支模一次澆注成型;內筒頂蓋澆注施工時，應在頂蓋鋼板上開出澆注孔，并按設計要求分層澆注，在澆注完成后封上澆注孔;澆注料施工時應在其與鋼殼間設置耐火纖維作為膨脹縫。上、下內筒內側澆注料的底模應在澆注料有一定強度后方可拆除。
5、燃燒室和噴射器的耐火材料的施工
燃燒室與筒體的接口部位應隨筒體施工同時進行，其爐外部分與噴射器內襯一起施工，砌耐火磚應注意耐火磚縫大小符合標準，灰漿飽滿，不出現空縫;澆注料澆注時應支模牢固，振搗密實，以保證整個澆注質量，保證澆注尺寸不發生偏移。
6、導流帽的施工
上、下導流帽施工時，應先砌筑耐火耐火磚后澆注澆注料，其錐體的澆注模板可分兩次支設，澆注時要分次進行并按設計要求留設施工縫。
7、下部過橋和橋支撐的施工
與標高22.4m段窯殼內側耐火磚及內筒耐火磚的砌筑同步進行，砌筑過橋拱時，預砌，以檢查各耐火磚的連接是否符合設計。預砌要按照施工圖中要求進行，根據預砌情況確定氧化鎂尖晶石耐火磚的加工尺寸，預砌完后，在各耐火磚的端頭標明層次與編號，并做好預砌記錄，以備正式砌筑之需。
拱橋施工順序為：測量放線一拱橋拱腳耐火磚的定位一支拱胎_砌筑主拱一支設過橋曲面拱胎一砌內拱一砌拱側面耐火磚N7、N8耐火磚。
(1)測量放線。上、下燃燒室孔洞分別標出十字中心線，然后把調整后的同一水平十字中心線和每個孔洞的十字中心線分別引投在內外套筒壁上，作為拱橋部位的基準線。
(2)前列層拱四塊拱腳耐火磚的定位砌筑。根據各個過橋的基準十字線分別標出每個過橋四塊拱腳耐火磚的水平方向定位線和垂直方向標高線。預擺、加工拱腳耐火磚，拱腳耐火磚標高為同一高度，并保證在同一跨上的兩塊拱腳耐火磚其側面在同一垂直面上，保證1450mm處尺寸的準確性。之后，實砌固定。

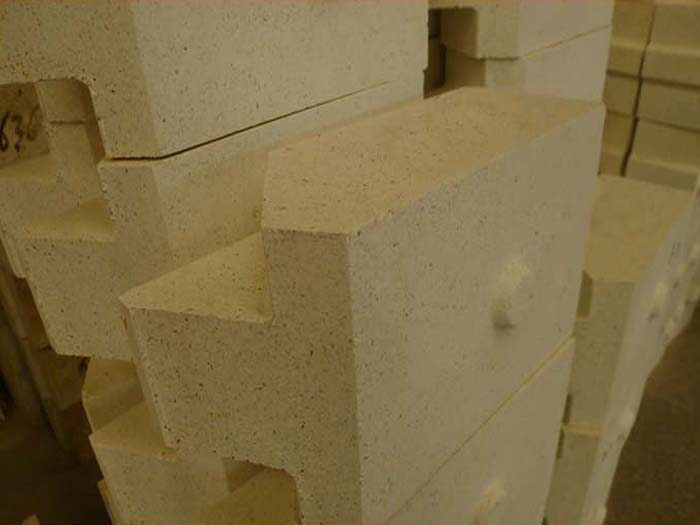

(3)支設拱胎。支設內筒到外筒跨度為1450mm的拱模，砌兩端面拱，先用澆注料固守前列層4塊拱腳耐火磚，避免其在施工中發生滑動影響拱橋砌筑質量，砌筑耐火磚拱共有2層，每層有17～20塊咬齒耐火磚(即指一面是凸面，一面凹面，相鄰兩耐火磚正好吻合)，3塊合門耐火磚(其中有兩個預留孔，合門后用612鐵桿打緊)。兩層拱間鋪一層12mm厚的耐火纖維(使其壓縮后為10mm)作為膨脹縫。
(4)支設過橋曲面拱模，加工拱橋耐火磚使其成為拱腳耐火磚的加工方法。榮盛耐材將拱胎邊線即拱胎與拱橋耐火磚接觸的相交線畫在小塊耐火磚上，這樣在每塊耐火磚厚度方向上會出現一條斜線，再根據放樣模板，在每塊耐火磚厚度方向上的兩個面上放出樣線，作為加工線。加工后的多塊耐火磚形成同一斜面，仔細打磨。砌筑內拱，以上述加工好的耐火磚為拱腳，以Z38-200為拱耐火磚進行砌筑，由內而外直至與外墻厚度平齊。當遇到加工小于耐火磚的1/3時，即采用澆注料進行填充，后尖角處無法用加工耐火磚時采用高品質搗打料進行施工，從上一直向下直至與內筒外墻厚度平齊。
(5)拱橋側面耐火磚的砌筑。在拱橋耐火磚上用N8耐火磚作找平層并加工斜面，加工傾斜角15。，使頂面成一扭曲狀，作為拱頂寶塔形狀的基準耐火磚，上面再砌9層N7耐火磚，每三層耐火磚填澆注料，每次填料均低于耐火磚高50mm，且每層耐火磚的端頭均需進外筒墻大于70mm。砌N7前須按圖紙尺寸在非工作墻上畫出N7與外墻接觸的邊線，保證N7傾斜至9層剛好形成lm寬的長方形口，以便于上部鋼纖維澆注料澆注到位。
(6)做完9層N7耐火磚后，準備加工上一層N7耐火磚的加工方法。在內外筒之間拉水平線，該直線與N7的接觸線即為加工基點，用水平尺在耐火磚側面畫水平線，再用角度板向下畫出15°即為加工線。
8、上部過橋和橋支撐的砌筑
要求基本同上，只是砌筑斯瓦普公司改進的兩側面兩環拱的拱腳耐火磚時，需精心預擺、準確定位、精細加工。砌筑拱橋耐火磚要嚴格控制好灰縫，并掌握好改進耐火磚四面都有凹凸槽的特性，做到灰漿飽滿、使之緊密咬合，以確保過橋的砌筑質量。
